Ετικέτες χρονισμού αγώνα RFID: Πώς να επιλέξετε ετικέτες σαλιάρα και να τις δοκιμάσετε πριν από την ημέρα του αγώνα

Μια ετικέτα χρονισμού αγώνα RFID δεν πρέπει να εγκριθεί επειδή ένας προμηθευτής λέει ότι είναι "μεγάλης εμβέλειας" ή επειδή μπορεί να ανιχνευθεί σε ένα γραφείο. Για τη χρονομέτρηση αγώνων μαραθωνίου και δρόμου-, το πραγματικό σύστημα είναι η πλήρης αλυσίδα από τη σαλιάρα του δρομέα μέχρι την ετικέτα, την κεραία/ζώνη ανάγνωσης, τον αναγνώστη, τη χρονοσφραγίδα, το λογισμικό χαρτογράφησης αθλητών και βαθμολογίας. Ένας αδύναμος κρίκος οπουδήποτε σε αυτήν την αλυσίδα μπορεί να μετατρέψει μια επιτυχημένη ανάγνωση RFID σε ένα αποτέλεσμα αγώνα που λείπει ή είναι εσφαλμένο.

Για τις περισσότερες εφαρμογές χρονισμού{0}}συσκευής μιας χρήσης, η παθητική UHF RFID είναι η κατηγορία τεχνολογίας που πρέπει να αξιολογηθεί. Ωστόσο, η ετικέτα πρέπει να επικυρωθεί στην τελική σαλιάρα, σε αντιπροσωπευτικούς δρομείς, με το πραγματικό υλικό και το λογισμικό χρονισμού, με ρεαλιστική ταχύτητα και πυκνότητα κυκλοφορίας. Αυτός ο οδηγός εστιάζει σε αυτή τη διαδικασία επιλογής και αποδοχής.



Ξεκινήστε με την αλυσίδα χρονισμού, όχι με το τσιπ ετικετών

Η σωστή αρχική ερώτηση δεν είναι "Ποιο τσιπ UHF πρέπει να αγοράσουμε;" Είναι "Τι πρέπει να συμβεί όταν ένας δρομέας περάσει ένα σημείο χρονισμού;"

Μια πρακτική αλυσίδα χρονισμού{0}}αγώνων μοιάζει με αυτό:

1. Ένας δρομέας φοράει μια συγκεκριμένη σαλιάρα.
2. Η σαλιάρα φέρει μία ή περισσότερες ετικέτες χρονισμού RFID σε ελεγχόμενη θέση.
3. Ο δρομέας διασχίζει μια καθορισμένη ζώνη ανάγνωσης στην εκκίνηση, τον τερματισμό ή ένα ενδιάμεσο σημείο ελέγχου.
4. Η κεραία και ο αναγνώστης καταγράφουν την ετικέτα ενώ ο δρομέας βρίσκεται εντός αυτής της ζώνης.
5. Το σύστημα χρονισμού καταγράφει ένα αναγνωριστικό ετικέτας και μια χρονική σήμανση.
6. Χάρτες λογισμικού που προσδιορίζουν τον σωστό αριθμό αθλητή ή σαλιάρα.
7. Η λογική του αγώνα επιλέγει ή συμβιβάζει τις αναγνώσεις που απαιτούνται για τον υπολογισμό του επίσημου αποτελέσματος διαχωρισμού ή τερματισμού.

Αυτός είναι ο λόγος για τον οποίο "η ετικέτα διαβάστηκε" δεν είναι το ίδιο με "η συναλλαγή χρονισμού πέτυχε". Μια έγκυρη δοκιμή αποδοχής πρέπει να επιβεβαιώνει τη φυσική ανάγνωση, το σωστό αναγνωριστικό, τη χρονική σήμανση, τη χαρτογράφηση του αθλητή και τη ροή εργασίας του τελικού αποτελέσματος.

Οι αναγνώστες που χρειάζονται το υποκείμενο μοντέλο επικοινωνίας RF μπορούν να διαβάσουν τον οδηγό της Syntekπώς οι ετικέτες RFID επικοινωνούν με τους αναγνώστες. Αυτό το άρθρο παραμένει εστιασμένο στην ανάπτυξη του χρονισμού αγώνα-και όχι στην επανάληψη της πλήρους σειράς πρωτοκόλλων.



Χρησιμοποιήστε το UHF Gen2 ως γραμμή βάσης διεπαφής αέρα-, όχι ως εγγύηση απόδοσης

Ο παθητικός χρονισμός αγώνα UHF χρησιμοποιεί συνήθως τη διεπαφή αέρα GS1 EPC UHF Gen2, τυποποιημένη στην οικογένεια ISO/IEC 18000-63. Το GS1 περιγράφει το Gen2 ως τη φυσική και λογική διεπαφή αέρα μεταξύ παθητικών ετικετών UHF και ερωτηματολόγων. το τρέχον πρότυπο GS1 διατηρείται ως τοΠρότυπο διεπαφής αέρα EPC UHF Gen2.

Τα παλαιότερα φύλλα προμηθευτών ενδέχεται να χρησιμοποιούν ακόμα "ISO 18000-6C", "EPC Class 1 Gen 2" ή παρόμοια διατύπωση. Αντιμετωπίστε αυτή τη διατύπωση ως την αρχή της συζήτησης για τη συμβατότητα, όχι ως το τέλος. Το σύστημα χρονισμού πρέπει ακόμα να ταιριάζει με την προβλεπόμενη περιφερειακή ζώνη UHF, τη διαμόρφωση του αναγνώστη, την κατασκευή ετικετών, τη διάταξη της κεραίας και τη ροή εργασιών λογισμικού.

Μια ετικέτα συμβατή με πρότυπα-μπορεί να επικοινωνεί με έναν αναγνώστη συμβατό με πρότυπα-και να εξακολουθεί να έχει κακή απόδοση στην πραγματική ρύθμιση αγώνα. Η συμβατότητα διεπαφής αέρα-δεν καθορίζει πόσο καλά συμπεριφέρεται ένα συγκεκριμένο ένθετο στο σώμα ενός δρομέα, πώς διαμορφώνεται η ζώνη ανάγνωσης, πόσες χρήσιμες αναγνώσεις καταγράφονται κατά τη διάρκεια μιας διασταύρωσης ή εάν το σωστό ρεκόρ αθλητή λαμβάνει τη χρονική σήμανση.



Επιλέξτε την κατασκευή σαλιάρας γύρω από τον δρομέα, όχι γύρω από ένα δωρεάν-Δοκιμή ανάγνωσης αέρα

Μια σαλιάρα αγώνα δεν είναι ένα ουδέτερο εξάρτημα δοκιμής RF. Η ετικέτα κάθεται κοντά σε ένα κινούμενο ανθρώπινο σώμα, μπορεί να λυγίσει με ρούχα και μπορεί να καλυφθεί εν μέρει από ένα σακάκι, μια ζώνη ενυδάτωσης ή τα χέρια του δρομέα. Αυτές οι συνθήκες μπορούν να αλλάξουν τη συμπεριφορά της ετικέτας σε σύγκριση με ένα χαλαρό ένθετο που μετριέται μακριά από το σώμα.

Αξιολογήστε το ολοκληρωμένο συγκρότημα σαλιάρας, όχι μόνο το όνομα IC ή ένθετο. Οι σημαντικές μεταβλητές περιλαμβάνουν:

• το ένθετο ή η γεωμετρία της κεραίας.
• τη θέση της ετικέτας στη σαλιάρα.
• την απόσταση μεταξύ της κεραίας και του σώματος του δρομέα.
• οποιοδήποτε αφρό, διαχωριστικό, υλικό ετικέτας, κόλλα ή laminate στην τελική κατασκευή.
• μέγεθος σαλιάρας και ακαμψία.
• την κατεύθυνση στην οποία η σαλιάρα καμπυλώνει φυσικά ενώ φοριέται.
• Ενδύματα δρομέων και αξεσουάρ κοινών αγώνων.
• η γεωμετρία της κεραίας/ανάγνωσης-ζώνης που χρησιμοποιείται από το σύστημα χρονισμού.

Εάν ο εγκεκριμένος σχεδιασμός περιλαμβάνει αφρό ή άλλο στρώμα απόστασης, αυτό το στρώμα είναι μέρος της κατασκευής RF και δεν πρέπει να αφαιρεθεί κατά τη διάρκεια του αγώνα. Ομοίως, οι ακίδες ή τα κλιπ θα πρέπει να παραμένουν εκτός της πραγματικής περιοχής της κεραίας RFID. Η ασφαλής ζώνη καρφιτσώματος θα πρέπει να ορίζεται από την ολοκληρωμένη διάταξη της ετικέτας αντί να θεωρείται από το εξωτερικό ορθογώνιο της σαλιάρας.

Επομένως, οι οδηγίες των συμμετεχόντων θα πρέπει να είναι λειτουργικές και όχι διακοσμητικές: φορέστε τη σαλιάρα στην εγκεκριμένη θέση, κρατήστε την περιοχή χρονισμού ξεδιπλωμένη, μην τρυπάτε την ετικέτα και μην την καλύπτετε με εξοπλισμό. Τα μεγάλα γεγονότα τρεξίματος που χρησιμοποιούν χρονισμό σαλιάρας συνήθως εκδίδουν παρόμοιες οδηγίες χειρισμού, επειδή η κατάσταση χρήσης του δρομέα είναι μέρος του συστήματος.



Μην χρησιμοποιείτε έναν αριθμό ανάγνωσης{0}}Αριθμού απόστασης από τον προμηθευτή ως κριτήριο αποδοχής

Δεν υπάρχει καμία χρήσιμη "απόσταση ανάγνωσης" για μια ετικέτα σαλιάρας μαραθωνίου χωρίς συνθήκη δοκιμής. Το αποτέλεσμα εξαρτάται από τον αναγνώστη, την κεραία, την ισχύ εκπομπής, τις ρυθμιστικές ρυθμίσεις, τον προσανατολισμό, τη θέση του δρομέα, την κατασκευή της ετικέτας, την εγγύτητα του αμαξώματος, τα περιβάλλοντα υλικά και τη σχεδίαση ζώνης ανάγνωσης-.

Για τον χρονισμό του αγώνα, η καλύτερη ερώτηση είναι:Παράγει η τελική σαλιάρα το απαιτούμενο συμβάν αναγνώρισης εντός της προβλεπόμενης ζώνης χρονισμού, αποφεύγοντας τις αναγνώσεις εκτός της ζώνης που θα μπορούσαν να μπερδέψουν τη λογική των συμβάντων;

Αυτό μετατοπίζει την αποδοχή από έναν στατικό αριθμό απόστασης σε μια λειτουργική δοκιμή ζώνης ανάγνωσης-. Ένα σημείο χρονισμού μπορεί να χρησιμοποιεί κεραίες δαπέδου, πλευρικές κεραίες, εναέριες κεραίες ή συνδυασμό. Η γεωμετρία θα πρέπει να αξιολογηθεί ως σύστημα, επειδή μια ετικέτα που έχει καλή απόδοση πάνω από ένα χαλάκι μπορεί να συμπεριφέρεται διαφορετικά σε μια πλευρική-διαμόρφωση ανάγνωσης.

Εάν το έργο περιλαμβάνει και προμήθεια αναγνώστη, η τρέχουσα SyntekΚατηγορία αναγνώστη UHF RFIDαποτελεί εμπορική αφετηρία. Η τελική επιλογή αναγνώστη/κεραία εξακολουθεί να απαιτεί-συγκεκριμένη επικύρωση του έργου. μια προδιαγραφή κατηγορίας δεν θα πρέπει να αντιμετωπίζεται ως απόδειξη της απόδοσης σε αγώνα-ημέρας.



Ελέγξτε την αντιστοίχιση μεταξύ του αριθμού Bib, του αναγνωριστικού RFID και του αρχείου αθλητή

Ο χρονισμός RFID εξαρτάται τόσο από την ακεραιότητα ταυτότητας όσο και από την απόδοση RF. Κάθε φυσική σαλιάρα πρέπει να συσχετίζεται με το επιδιωκόμενο ρεκόρ αθλητή και αυτή η σχέση πρέπει να επιβιώσει κατά την εκτύπωση, την κωδικοποίηση, τη συσκευασία, τις αλλαγές εγγραφής και τη διανομή της ημέρας αγώνων-.

Ένας χρήσιμος πίνακας ελέγχου μοιάζει με αυτό:

Η αρχιτεκτονική χαρτογράφησης δεν χρειάζεται να χρησιμοποιεί το ίδιο αναγνωριστικό σε κάθε επίπεδο. Μια κλειστή πλατφόρμα χρονισμού μπορεί να χρησιμοποιεί ένα εσωτερικό αναγνωριστικό ετικέτας που αντιστοιχίζεται σε έναν αριθμό σαλιάρας και μια εγγραφή βάσης δεδομένων αθλητή. Η σημαντική απαίτηση είναι η ελεγχόμενη μοναδικότητα και η ανιχνεύσιμη συσχέτιση.

Η μη ελεγχόμενη αρίθμηση μπορεί επίσης να δημιουργήσει ανεπιθύμητες αναγνώσεις ετικετών από άσχετα αντικείμενα με ετικέτα UHF-στο περιβάλλον. Η συζήτηση του Impinj γιααρίθμηση RAIN RFID βάσει προτύπων-χρησιμοποιεί τον χρονισμό του μαραθωνίου ως παράδειγμα γιατί η στρατηγική αναγνωριστικών και το φιλτράρισμα του αναγνώστη έχουν σημασία. Μια φυλή δεν χρειάζεται αυτόματα ένα συγκεκριμένο σύστημα παγκόσμιας αρίθμησης, αλλά χρειάζεται ένα σκόπιμα.



Εγκρίνετε τη ζώνη ανάγνωσης, όχι μόνο την ετικέτα

Η ζώνη χρονισμού είναι εκεί όπου συναντώνται η γεωμετρία της κεραίας, οι ρυθμίσεις του αναγνώστη, η κίνηση του δρομέα και η λογική του λογισμικού. Θα πρέπει να σχεδιαστεί έτσι ώστε το σύστημα να έχει αρκετές ευκαιρίες να αναγνωρίζει κάθε επιδιωκόμενη σαλιάρα ελέγχοντας παράλληλα τις αναγνώσεις εκτός του πραγματικού χρονικού σημείου.

Κατά τη ρύθμιση, καταγράψτε τις συνθήκες που επηρεάζουν ουσιαστικά τη δοκιμή:

• τύπος και θέση κεραίας.
• διαμόρφωση θύρας ανάγνωσης και κεραίας-.
• ρυθμιστική περιοχή στόχευσης και ρυθμίσεις αναγνώστη·
• πλάτος λωρίδας ή αλεξίπτωτου.
• κατεύθυνση δρομέα και πιθανή διαδρομή μέσα από τη ζώνη.
• ύψος σαλιάρας και προσανατολισμός σώματος.
• κοντινά εμπόδια, μεταλλικές κατασκευές, οχήματα ή απόθεμα με ετικέτα·
• φιλτράρισμα αναγνώστη και χρονισμός-λογική συμβάντων λογισμικού.
• συνθήκες δικτύου και ισχύος στο σημείο χρονισμού.

Μην συντονίζετε το σύστημα μόνο για ένα ακίνητο άτομο που στέκεται στο κέντρο του πεδίου της κεραίας. Ένας αγώνας είναι ένα δυναμικό γεγονός. Οι δρομείς μπορούν να διασταυρωθούν σε διαφορετικά μονοπάτια, σε διαφορετικές ταχύτητες και σε ομάδες.

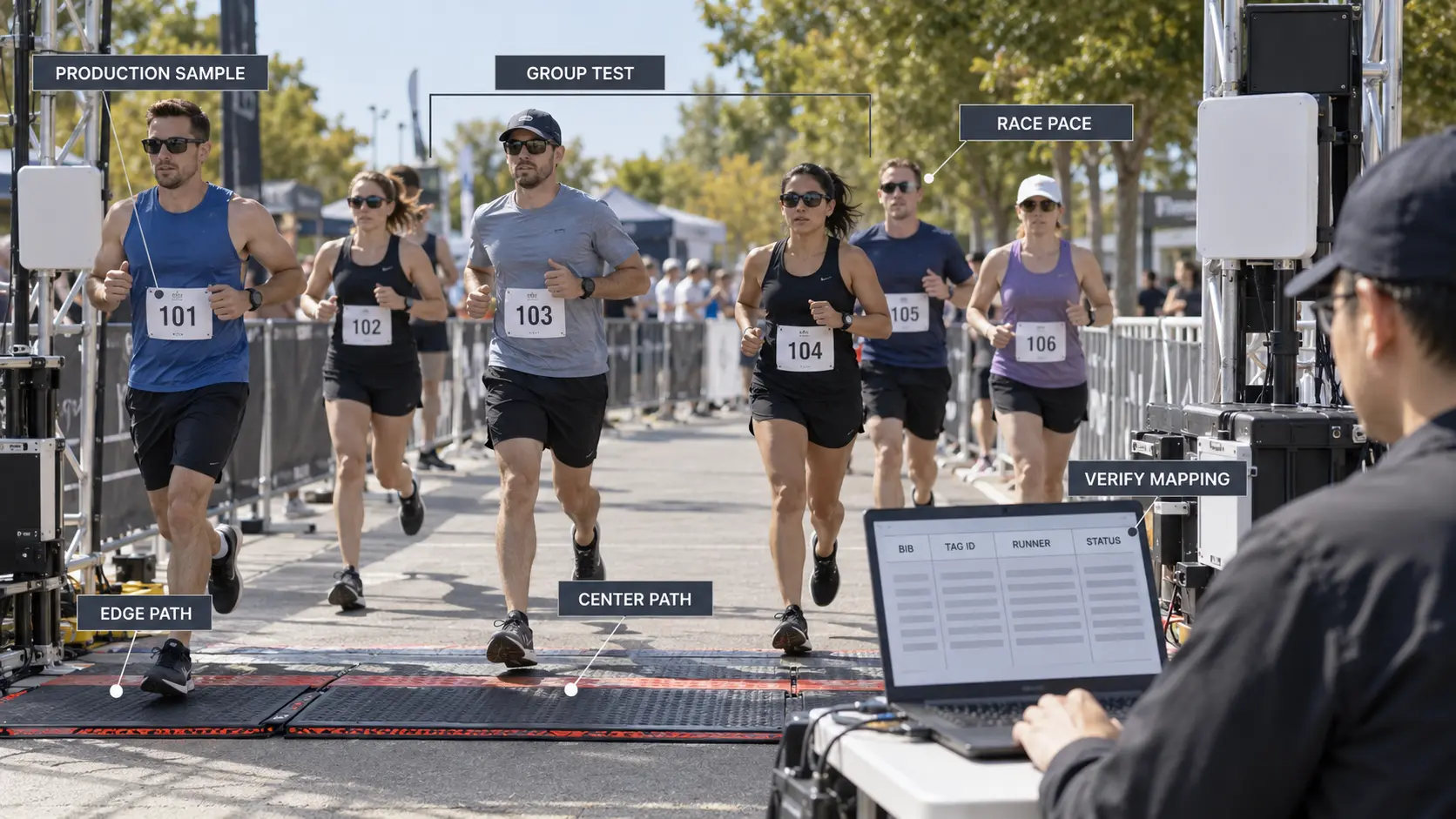

Εκτελέστε δυναμικές δοκιμές αποδοχής πριν από την ημέρα του αγώνα

Ένα ισοδύναμο δείγμα παραγωγής-θα πρέπει να δοκιμαστεί μέσω της προβλεπόμενης ρύθμισης χρονισμού προτού γίνει αποδεκτή η μαζική ανάπτυξη. Ο στόχος δεν είναι να δημιουργηθεί ένα εργαστηριακό-τέλειο σενάριο. είναι η άσκηση των συνθηκών που θα συναντήσει πραγματικά το γεγονός.

Το όριο αποδοχής θα πρέπει να ορίζεται από τον κάτοχο του συστήματος χρονισμού-με βάση τον κίνδυνο εκδήλωσης, τη μορφή αγώνα και τις απαιτήσεις βαθμολογίας. Δεν θα πρέπει να εφευρεθεί από ένα φύλλο δεδομένων γενικής ετικέτας. Για μια κρίσιμη γραμμή τερματισμού, οι ομάδες μπορούν επίσης να χρησιμοποιούν πλεονάζουσα υποδομή χρονισμού, εφεδρικές μεθόδους χρονισμού ή πολλαπλές ευκαιρίες ανάγνωσης, αλλά αυτές οι αποφάσεις ανήκουν στον πλήρη σχεδιασμό του συστήματος χρονισμού-.



Χρησιμοποιήστε Παραγωγή-Ισοδύναμα δείγματα και κλειδώστε την εγκεκριμένη κατασκευή

Ένα πρωτότυπο που χρησιμοποιεί διαφορετικό ένθετο, διαχωριστικό, συγκολλητικό, απόθεμα ετικετών ή κανόνα κωδικοποίησης δεν είναι έγκυρος πληρεξούσιος για τη σαλιάρα παραγωγής. Μόλις το έργο περάσει τη δοκιμή, διατηρήστε μια ελεγχόμενη αναφορά για την εγκεκριμένη κατασκευή.

Τουλάχιστον, το δείγμα-αρχείου έγκρισης θα πρέπει να προσδιορίζει:

• σαλιάρα αναθεώρηση έργου τέχνης?
• ετικέτα/ένθετο ή εγκεκριμένος ισοδύναμος ορισμός.
• οικογένεια τσιπ μόνο όπου είναι πράγματι μέρος της απαίτησης.
• spacer ή layer stack-up;
• θέση και προσανατολισμός ετικέτας.
• κανόνων κωδικοποίησης και{0}}αναθεώρηση αρχείου δεδομένων.
• ορατή σαλιάρα-αντιστοίχιση αριθμών.
• μέθοδος συσκευασίας/διαλογής για μοναδικές μονάδες.
• Διαμόρφωση αναγνώστη/κεραία που χρησιμοποιείται για αποδοχή.
• έκδοση λογισμικού ή χρονισμού-που οι αλλαγές θα μπορούσαν να επηρεάσουν τη ροή εργασίας.

Εάν μια μεταγενέστερη σειρά παραγωγής αλλάξει το ένθετο, το τσιπ, τη γεωμετρία της κεραίας, τον διαχωριστή, το κοντάκι, την κόλλα, τη δομή κωδικοποιημένων δεδομένων ή τη διαμόρφωση του αναγνώστη, επικυρώστε ξανά το επίπεδο που επηρεάστηκε από την αλλαγή αντί να υποθέσετε ότι εξακολουθεί να ισχύει η παλιά έγκριση.



Διαχωρίστε το QC ετικετών από το τέλος-στο-Τέλος αποδοχή χρονισμού

Η-επιθεώρηση RFID από την πλευρά του προμηθευτή και η αποδοχή του συστήματος αγώνων-επιλύουν διαφορετικά προβλήματα.

Η ετικέτα QC μπορεί να επιβεβαιώσει ότι υπάρχει μια ετικέτα, οπτικά σωστή, αναγνώσιμη και κωδικοποιημένη σύμφωνα με το συμφωνημένο αρχείο δεδομένων. Η αποδοχή από-σε-τέλος πρέπει να προχωρήσει περισσότερο: η ετικέτα πρέπει να λειτουργεί στην τελική σαλιάρα, σε έναν δρομέα, μέσω της ζώνης ανάγνωσης/κεραία αγώνα, στην εφαρμογή χρονισμού, με τη σωστή χαρτογράφηση αθλητή.

Αυτή η διάκριση έχει σημασία για τις προμήθειες. Μια παρτίδα μπορεί να περάσει από ηλεκτρικό έλεγχο ή έλεγχο κωδικοποίησης και να αποτύχει στο συμβάν εάν η τοποθέτηση σαλιάρας, η αντιστοίχιση, η γεωμετρία ζώνης χρονισμού- ή η ενσωμάτωση λογισμικού είναι λάθος.

Για γενικές ετικέτες UHF και προσαρμοσμένη προμήθεια ετικετών, Syntek'sΚατηγορία ετικετών RFIDείναι η κατάλληλη εμπορική άγκυρα. Οι συγκεκριμένες επιδόσεις για τον αγώνα-θα πρέπει να εγκρίνονται με ισοδύναμα δείγματα παραγωγής- στο προβλεπόμενο σύστημα χρονισμού.



Αντιμετώπιση προβλημάτων χαμένων ή λανθασμένων χρόνων ανά επίπεδο

Όταν ένας δρομέας έχει ένα αποτέλεσμα που λείπει ή είναι εσφαλμένο, αποφύγετε να ξεκινήσετε με "το τσιπ είναι κακό". Διαγνώστε την αλυσίδα με τη σειρά.

1. Φυσικό στρώμα σαλιάρας:Φορήθηκε η σωστή σαλιάρα; Ήταν η περιοχή χρονισμού διπλωμένη, καλυμμένη, κατεστραμμένη ή καρφιτσωμένη;
2. Στρώμα RF:Είδε ο αναγνώστης την ετικέτα στη ζώνη ώρας; Η γεωμετρία, η ισχύς, η καλωδίωση και οι τοπικές συνθήκες της κεραίας παρέμειναν αμετάβλητες;
3. Επίπεδο αναγνωριστικού:Ποιο EPC ή άλλο αναγνωριστικό διαβάστηκε πραγματικά; Είναι μοναδικό και ταιριάζει με το αρχείο ανάθεσης;
4. Χρονικό-επίπεδο συμβάντος:Ο αναγνώστης ή το ενδιάμεσο λογισμικό δημιούργησε το αναμενόμενο συμβάν και τη χρονική σήμανση;
5. Επίπεδο χαρτογράφησης αθλητή-:Αυτό το αναγνωριστικό αντιστοιχίστηκε στον σωστό αριθμό δρομέα και σαλιάρα;
6. Επίπεδο βαθμολογίας:Οι κανόνες εκδήλωσης επέλεξαν τη σωστή διάβαση και υπολόγισαν τον επιδιωκόμενο χρόνο διαχωρισμού ή τερματισμού;

Αυτή η πολυεπίπεδη μέθοδος διαχωρίζει μια αποτυχία RF από μια αποτυχία βάσης δεδομένων ή αποτυχία βαθμολόγησης. Η αντικατάσταση ετικετών δεν θα διορθώσει ένα σφάλμα αντιστοίχισης και η αλλαγή λογισμικού δεν θα διορθώσει μια σαλιάρα που φοριέται εκτός της επικυρωμένης συνθήκης ανάγνωσης.



Τι να βάλετε στο RFQ και το δείγμα-Σύντομης έγκρισης



Ο Κανόνας Επιλογής

Επιλέξτε μια ετικέτα χρονισμού αγώνα ως μέρος ενός συστήματος χρονισμού, όχι ως μεμονωμένη ετικέτα. Ξεκινήστε με την πλατφόρμα αγώνα και διαβάστε την-αρχιτεκτονική ζώνης και, στη συνέχεια, ορίστε την τελική κατασκευή της σαλιάρας, τη φθαρμένη κατάσταση του σώματος-, τη χαρτογράφηση αναγνωριστικού και τη ροή δεδομένων παραγωγής. Μόνο αφού αυτές οι απαιτήσεις είναι σαφείς, θα πρέπει να συγκρίνετε ένθετα, τσιπς, αποστάτες και επιλογές κατασκευής.

Η τελική έγκριση θα πρέπει να απαντά σε μια πρακτική ερώτηση:Μπορεί αυτή η{0}}ισοδύναμη σαλιάρα παραγωγής, που φοριέται σύμφωνα με τις οδηγίες, να δημιουργήσει το σωστό αγώνα χρονομέτρησης αθλητή μέσω του πραγματικού συστήματος αγώνα υπό ρεαλιστικές συνθήκες κίνησης και πλήθους;

Εάν η απάντηση αποδειχθεί με μια ελεγχόμενη δοκιμή πριν{0}}του αγώνα, το έργο έχει προχωρήσει πέρα ​​από μια προδιαγραφή ετικέτας και σε μια επικυρωμένη ροή εργασιών χρονισμού. Αυτό είναι το τυπικό που πρέπει να χρησιμοποιούν οι ομάδες προμηθειών και οι ολοκληρωτές χρονισμού πριν από την κυκλοφορία χύδην παραγωγής.
